Afficheur LCD 1602

(3 avis client)

3,90

Compatible Arduino, cette carte d’affichage LCD à base de driver HD44780 (ou équivalent) offre une interface parallèle unidirectionnelle permettant la transmission des informations à afficher sur 2 lignes de 16 caractères.

En stock

Catégorie :

Description

Afficheur LCD 1602

Cette carte d’affichage est basée sur le circuit intégré HD44780 (ou équivalent) pour le pilotage de l’écran LCD alphanumérique à pixels.

  • Le circuit intégré HD44780 de l’entreprise Hitachi simplifie le pilotage d’un afficheur LCD. Pour plus de détail, voici la fiche technique.
  • L’écran LCD (Écran à cristaux liquides) se compose de 2 lignes de 16 caractères chacune, dispose d’un contraste ajustable et d’un rétroéclairage désactivable.

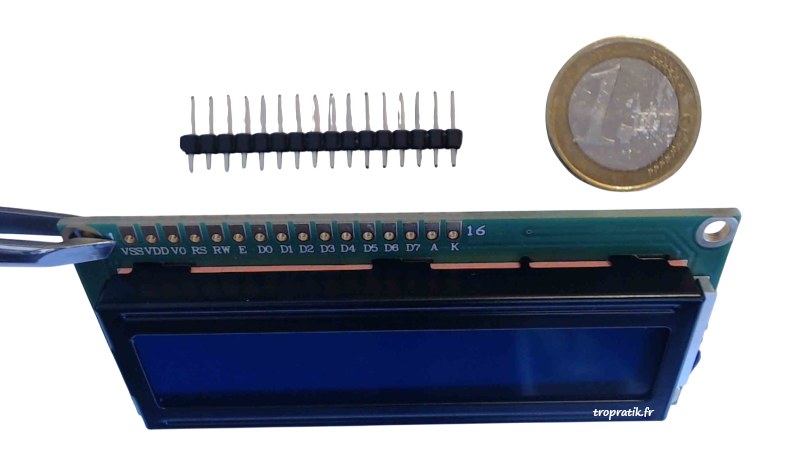

Cette carte afficheur LCD 1602 possède 16 broches référencées comme suit:

VSS ou GND: La masse de la partie logique.
VDD: Alimentation 5V de la partie logique.
V0: Réglage du contraste. Un potentiomètre relié à cette broche, à la masse VSS et à l’alimentation +5V permet de faire varier finement la tension de cette broche et donc de régler le contraste.
RS: (Register Select) Broche de sélection “Données”/”Commande” (niveau haut: écriture de données, niveau bas envoi de commandes). La sélection “Commande” va permettre par exemple, d’effacer l’écran ou de positionner le curseur sur l’écran.
RW: (Read/Write) Broche de sélection “lecture” / “écriture” du registre (niveau haut: lecture du registre, niveau bas: écriture du registre). Comme l’afficheur est utilisé uniquement en périphérique de sortie, cette broche est généralement câblée à la masse (broche VSS) afin de forcer l’écran LCD en mode “écriture”.
E: (Enable) Validation des signaux d’entrée (niveau haut: traitement des données entrantes, niveau bas: les données des broches RW, RS, et D0 à D7 sont ignorées.).
D0: Bit 0 des données.
D1: Bit 1 des données.
D2: Bit 2 des données.
D3: Bit 3 des données.
D4: Bit 4 des données.
D5: Bit 5 des données.
D6: Bit 6 des données.
D7: Bit 7 des données.
A ou BLA: (Anode) Alimentation 5V du rétroéclairage.
K ou BLK: (Cathode) La masse du rétroéclairage

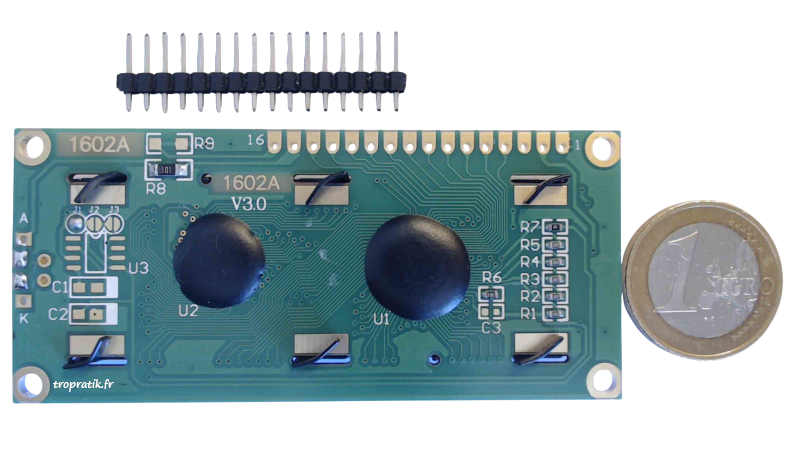

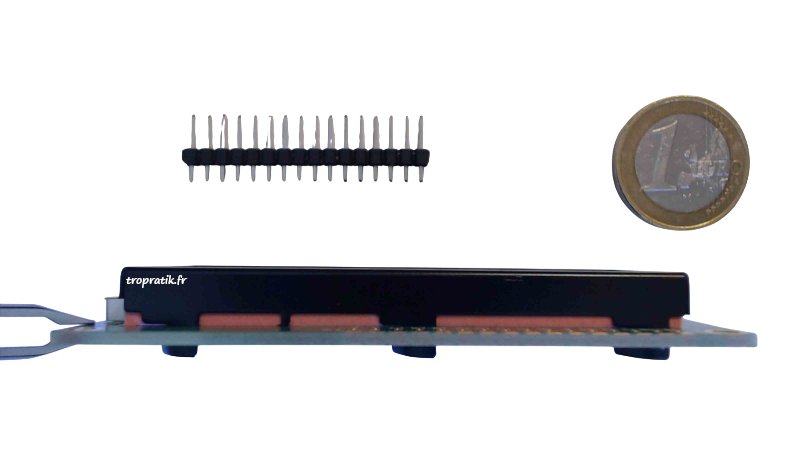

Comme illustré sur les photos, cet afficheur est livrée avec les broches non soudées. Si vous souhaitez un afficheur LCD 1602 avec les broches déjà soudées, nous vous invitons à nous en faire la demande lors de la commande ou via le formulaire de contact.

Informations complémentaires

Poids 37 g
Dimensions 9 × 6 × 1,7 cm

3 avis pour Afficheur LCD 1602

  1. LADET Johnny

    Produit conforme à la description.

  2. Tim

    Il fonctionne parfaitement.
    La luminosité peut être réglée à l’arrière avec un potentiomètre.

  3. jbarkei

    Utilisé avec la librairie https://www.arduino.cc/reference/en/libraries/liquidcrystal/.
    L’emballage était ok, expédition aussi.
    J’ai été très satisfait.
