Afficheur 7 segments 5161BS

0,85

Afficheur 7 segments rouge à anode commune.

En stock

Catégorie :

Description

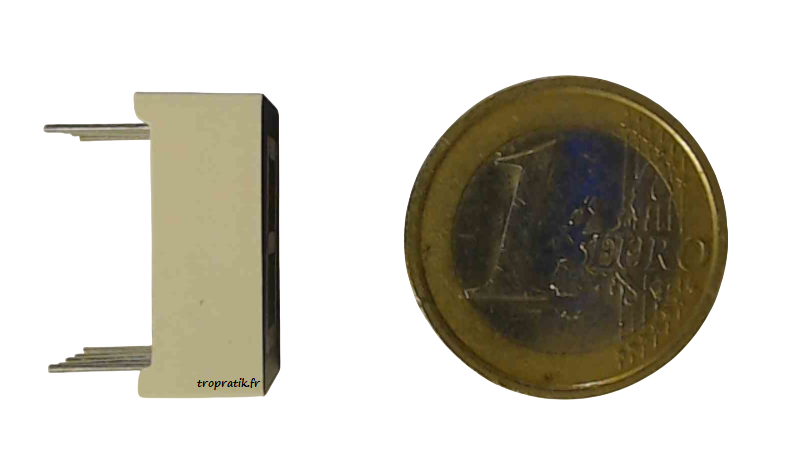

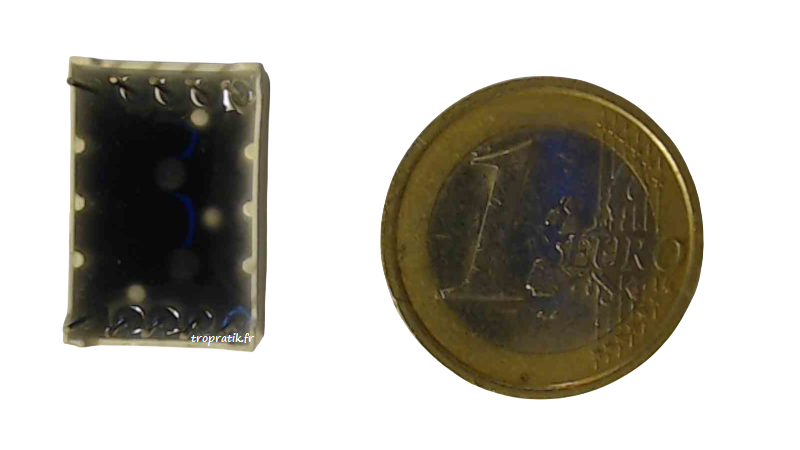

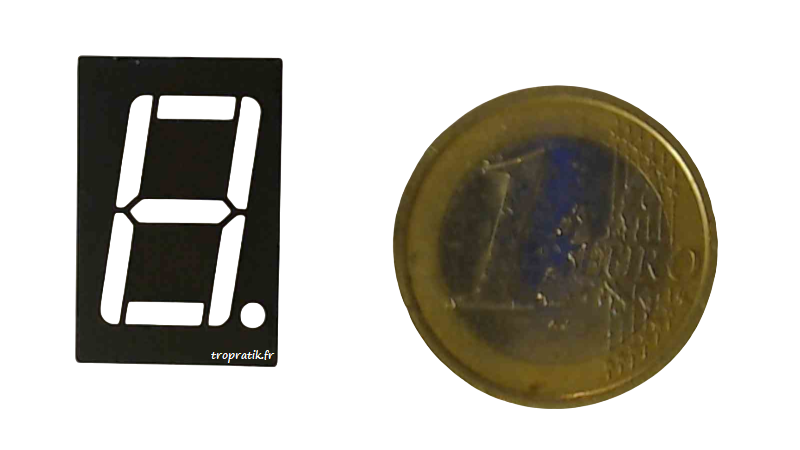

Afficheur 7 segments 5161BS

Ce produit est un afficheur à 7 segments rouge avec anode commune.

Principales caractéristiques :

Cet afficheur n’embarque pas de circuit intégré de pilotage de l’affichage. Pour allumer les LEDs des segments, il suffit simplement d’appliquer une tension à ses bornes.

Pour plus de détails, voici la fiche technique: datasheet.

Brochage:

Brochage de l'afficheur 7 segments 5161 BS
Brochage de l’afficheur 7 segments 5161 BS

Câblage de l'afficheur 7 segments 5161 BS
Câblage de l’afficheur 7 segments 5161 BS
Vcc: Broche positive d’alimentation. La tension d’alimentation doit être inférieure à 2,8V.
A: Masse pour l’alimentation de la LED du segment haut de l’afficheur.
B: Masse pour le segment haut droit de l’afficheur.
C: Masse pour le segment bas droit de l’afficheur.
D: Masse pour le segment bas de l’afficheur.
E: Masse pour le segment bas gauche de l’afficheur.
F: Masse pour le segment haut gauche de l’afficheur.
G: Masse pour le segment du milieu de l’afficheur.
DP: Masse pour la LED du point de l’afficheur.

Programmation:

Un exemple d’utilisation avec Arduino est présenté dans l’article suivant: Dé numérique sur un afficheur 7 segments avec Arduino

Informations complémentaires

Poids 5 g
Dimensions 3 × 2,5 × 2 cm
