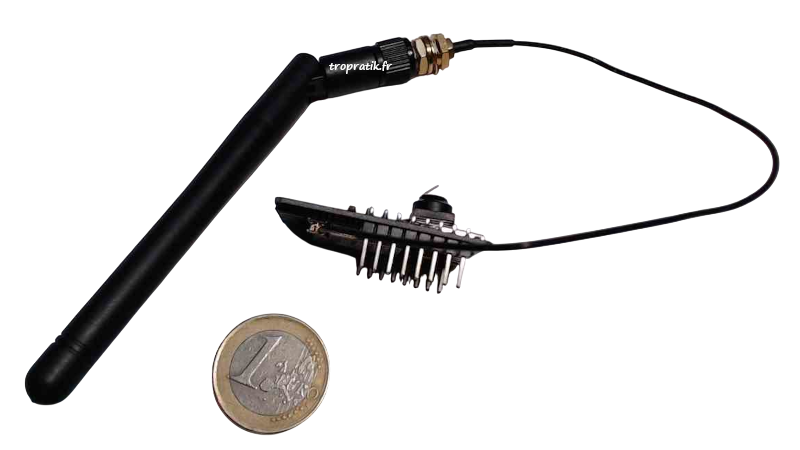

ESP32-CAM avec antenne wifi externe

(4 avis client)

16,80

L’ESP32-CAM est un module de développement compatible Arduino avec caméra, basé sur:

  • Le microcontrôleur ESP32 de l’entreprise Espressif Systems qui inclue des interfaces Wi-Fi et Bluetooth. Pour plus de détail, voici sa fiche technique: datasheet.
  • La caméra OV2640 de l’entreprise OmniVision capable de filmer 15 images par seconde avec une résolution de 2 mégapixels.


Nouveau: ce produit vous est livré avec 8MB (8 Méga octets) de PSRAM.


Cette carte est configurée par soudure pour utiliser l’antenne wifi externe et sera livrée avec une antenne externe.

En stock

Description

ESP32-CAM avec antenne wifi externe

L’ESP32-CAM est un module de développement compatible Arduino avec caméra, basé sur:

  • Le microcontrôleur ESP32 de l’entreprise Espressif Systems qui inclue des interfaces Wi-Fi et Bluetooth. Pour plus de détail, voici sa fiche technique: datasheet.
  • La caméra OV2640 de l’entreprise OmniVision capable de filmer 15 images par seconde avec une résolution de 2 mégapixels.

Cette carte est configurée par soudure pour utiliser l’antenne wifi externe. Si vous souhaitez acheter la version avec antenne interne, le produit suivant est disponible: Lien

Ce produit se compose de trois éléments qui vous seront livrés:

  • la carte ESP32-CAM configurée pour une antenne externe avec broches déjà soudées sur la carte.
  • la caméra OV2640 dotée d’un angle de vision de 68°.
  • l’antenne externe d’un gain de 2.1 dBi.



Brochage pour une utilisation sans carte Micro SD:

Brochage (Pinout) de l'ESP32-CAM utilisée sans carte Micro SD
Brochage (Pinout) de l’ESP32-CAM utilisée sans carte Micro SD

La carte ESP32-CAM possède 16 broches:

  • 5 broches d’alimentation: 3 broches GND reliées entre elles et à la masse de la carte, 1 broche 5V prévue pour l’alimentation de la carte et 1 broche 3.3V reliée à la sortie du régulateur de tension intégré à la carte. Cette broche 3.3V peut être utilisée  comme source de tension de 3,3V pour vos montages, il n’est pas recommandé de l’utiliser pour alimenter directement la carte.
  • 3 broches de sortie numérique: IO0 (0), IO2 (2) et IO15 (15). Ces broches sont scrutées par le bootloader au démarrage, aussi il est conseillé de les utiliser uniquement en sortie.
  • 1 broche reliée à la PSRAM: La broche IO16 (16) est reliée à la mémoire PSRAM embarquée et a une résistance de tirage (pull-up) de 10k. Elle ne peut pas être utilisée en même temps que la caméra.
  • 2 broches d’entrée/sortie numérique: Les broches TX et RX sont réservées au chargement du logiciel ou au débogage, la broche IO4 au flash embarqué et la broche IO16 (16) pour la PSRAM embarquée. Les 2 broches restantes IO13 (13) et IO14 (14) peuvent être utilisées en entrées ou en sorties pour vos montages.
  • 2 broches de communication série: UOR (3 ou RX) et UOT (1 ou TX) qui sont reliées à l’UART0 du microcontrôleur pour la communication par protocole série. Pour information, l’UART0 est utilisé pour flasher le microcontrôleur lors du téléchargement d’un nouveau programme.
  • 1 broche de commande du flash embarqué: IO4 (4). L’ESP32-CAM embarque une LED embarquée très puissante servant de flash pour les photos et les vidéos.
  • 1 broche VCC sans utilité particulière, elle ne permet pas d’alimenter la carte.



Brochage pour une utilisation avec carte Micro SD par protocole SPI:

Brochage (Pinout) de l'ESP32-CAM utilisée avec carte Micro SD par protocole SPI
Brochage (Pinout) de l’ESP32-CAM utilisée avec carte Micro SD par protocole SPI

Dans ce cas d’utilisation, les 16 broches (dont 1 avec double affectation) se répartissent comme suit:

  • 5 broches d’alimentation: 3 broches GND reliées entre elles et à la masse de la carte, 1 broche 5V prévue pour l’alimentation de la carte et 1 broche 3.3V reliée à la sortie du régulateur de tension intégré à la carte. Cette broche 3.3V peut être utilisée  comme source de tension de 3,3V pour vos montages, il n’est pas recommandé de l’utiliser pour alimenter directement la carte.
  • 2 broches de sortie numérique: IO0 (0) et IO12 (12). Ces broches sont scrutées par le bootloader au démarrage, aussi il est conseillé de les utiliser uniquement en sortie.
  • 1 broche reliée à la PSRAM: La broche IO16 (16) est reliée à la mémoire PSRAM embarquée et a une résistance de tirage (pull-up) de 10k. Elle ne peut pas être utilisée en même temps que la caméra.
  • 4 broches affectées au lecteur de carte Micro SD: IO2 (MISO), IO13 (CS), IO14 (SCLK) et IO15 (MOSI). Afin de ne pas perturber les échanges avec la carte Micro SD, leur utilisation pour vos montages est déconseillée.
  • 2 broches de communication série: UOR (3 ou RX) et UOT (1 ou TX) qui sont reliées à l’UART0 du microcontrôleur pour la communication par protocole série. Pour information, l’UART0 est utilisé pour flasher le microcontrôleur lors du téléchargement d’un nouveau programme.
  • 1 broche de commande du flash embarqué: IO4 (4). L’ESP32-CAM embarque une LED embarquée très puissante servant de flash pour les photos et les vidéos.
  • 1 broche VCC sans utilité particulière, elle ne permet pas d’alimenter la carte.

Pour plus d’information sur l’utilisation d’une carte Micro SD avec le protocole SPI, je vous invite à vous reporter à l’article suivant: Photos sur Carte SD par SPI avec l’ESP32-CAM.



Brochage pour une utilisation avec carte Micro SD par protocole SD 4 bits:

Brochage (Pinout) de l'ESP32-CAM utilisée avec une carte Micro SD
Brochage (Pinout) de l’ESP32-CAM utilisée avec une carte Micro SD

Dans ce cas d’utilisation, les 16 broches (dont 1 avec double affectation) se répartissent comme suit:

  • 5 broches d’alimentation: 3 broches GND reliées entre elles et à la masse de la carte, 1 broche 5V prévue pour l’alimentation de la carte et 1 broche 3.3V reliée à la sortie du régulateur de tension intégré à la carte. Cette broche 3.3V peut être utilisée  comme source de tension de 3,3V pour vos montages, il n’est pas recommandé de l’utiliser pour alimenter directement la carte.
  • 1 broche de sortie numérique: IO0. Cette broche est scrutée par le bootloader au démarrage, aussi il est conseillé de l’utiliser uniquement en sortie.
  • 1 broche reliée à la PSRAM: La broche IO16 (16) est reliée à la mémoire PSRAM embarquée et a une résistance de tirage (pull-up) de 10k. Elle ne peut pas être utilisée en même temps que la caméra.
  • 6 broches affectées au lecteur de carte Micro SD: IO2 (2 ou HS2_DATA0), IO4 (4 ou HS2_DATA1), IO12 (12 ou HS2_DATA2), IO13 (13 ou HS2_DATA3), IO14 (14 ou HS2_CLK) et IO15 (15 ou HS2_CMD). Afin de ne pas perturber les échanges avec la carte Micro SD, leur utilisation pour vos montages est déconseillée. Attention, la broche IO4 est aussi reliée au flash embarqué.
  • 2 broches de communication série: UOR (3 ou RX) et UOT (1 ou TX) qui sont reliées à l’UART0 du microcontrôleur pour la communication par protocole série. Pour information, l’UART0 est utilisé pour flasher le microcontrôleur lors du téléchargement d’un nouveau programme.
  • 1 broche de commande du flash embarqué: IO4 (4). L’ESP32-CAM embarque une LED embarquée très puissante servant de flash pour les photos et les vidéos. Attention, cette broche est aussi utilisée pour lire ou écrire sur la carte Micro SD par protocole SD 4 bits.
  • 1 broche VCC sans utilité particulière, elle ne permet pas d’alimenter la carte.



Pour plus d’information sur la prise en main: https://tropratik.fr/programmer-esp32-cam-avec-arduino

Si vous souhaitez augmenter la porter Wifi, vous pouvez utiliser une antenne Wifi directionnelle.

Si vous souhaitez un angle de vision plus réduit, vous pouvez utiliser une caméra avec un angle de 30°.

Informations complémentaires

Poids 32 g
Dimensions 11 × 5 × 1,8 cm
